Описание

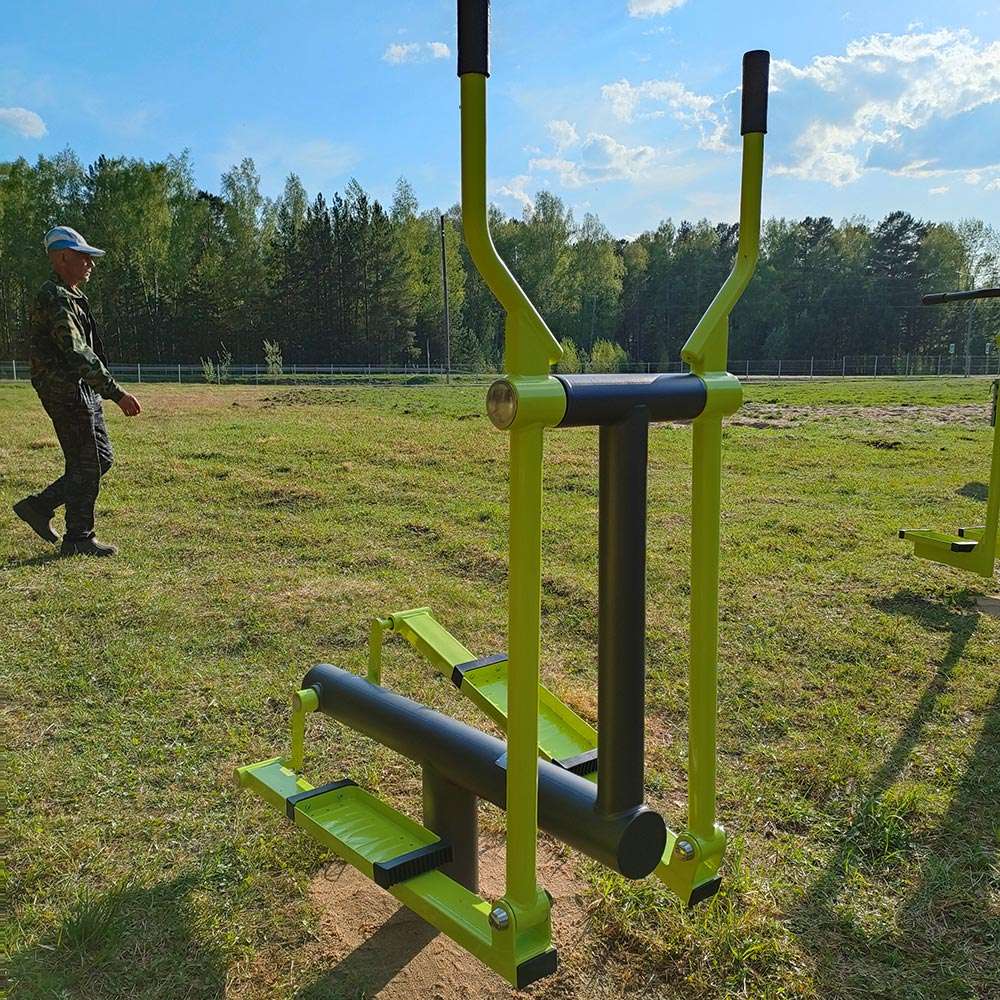

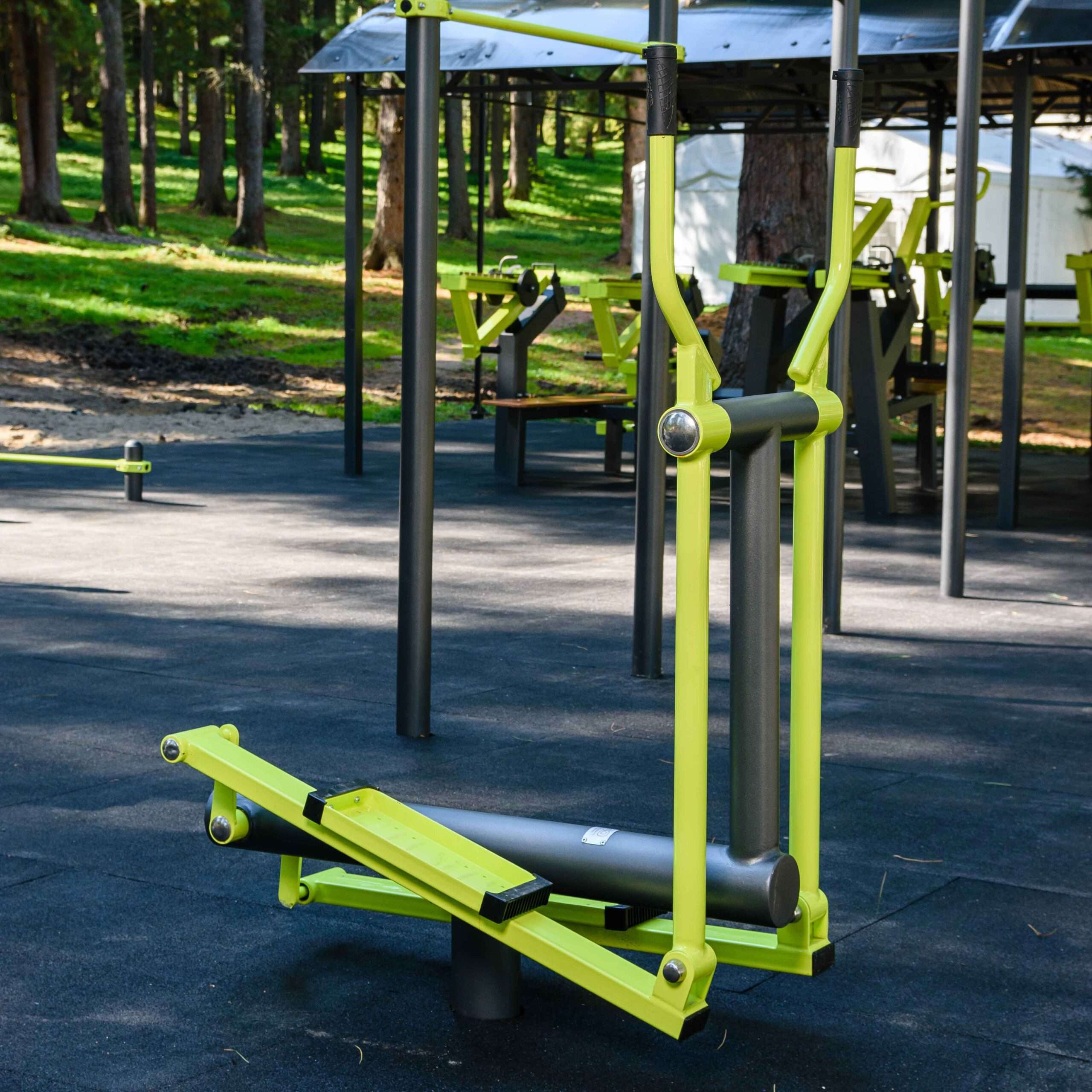

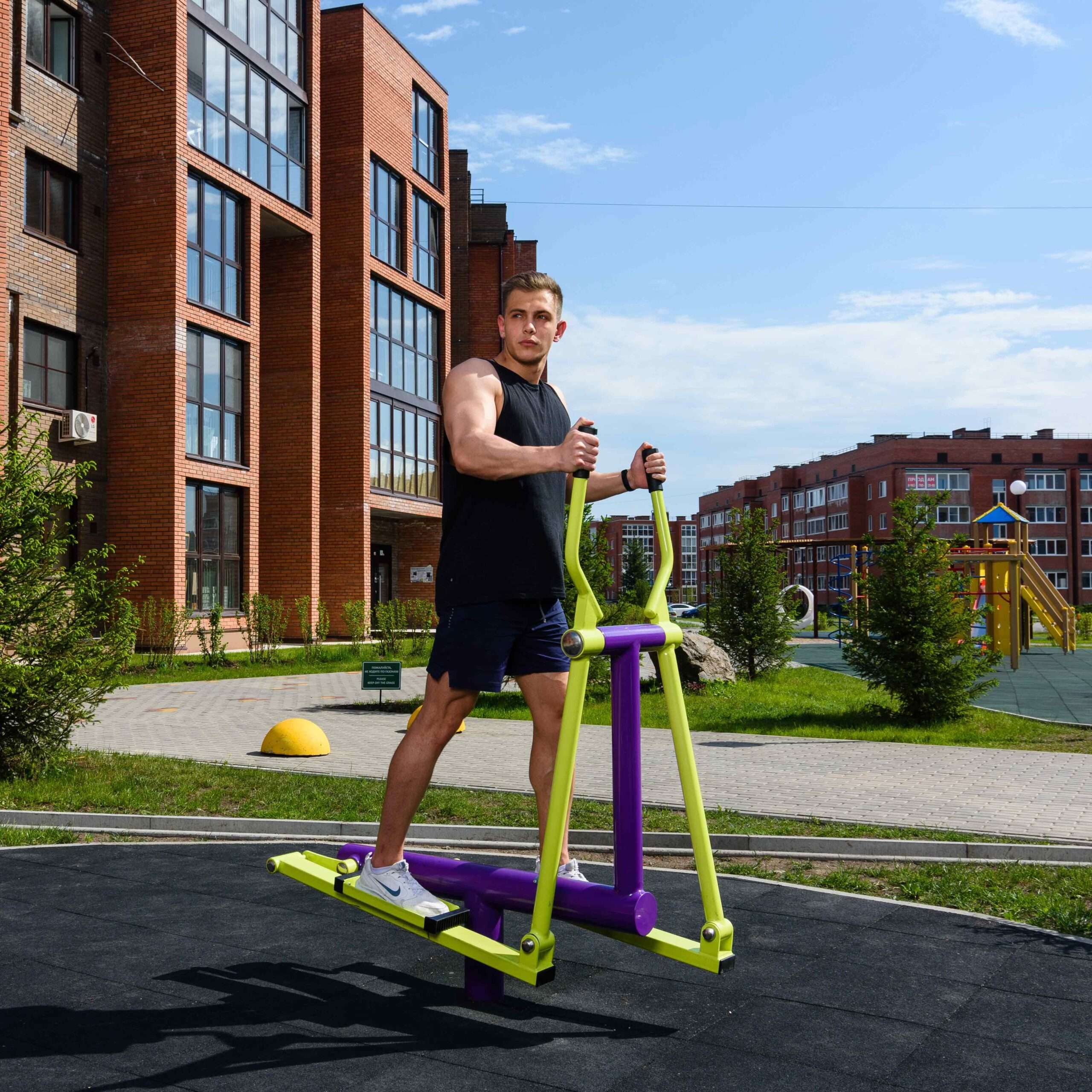

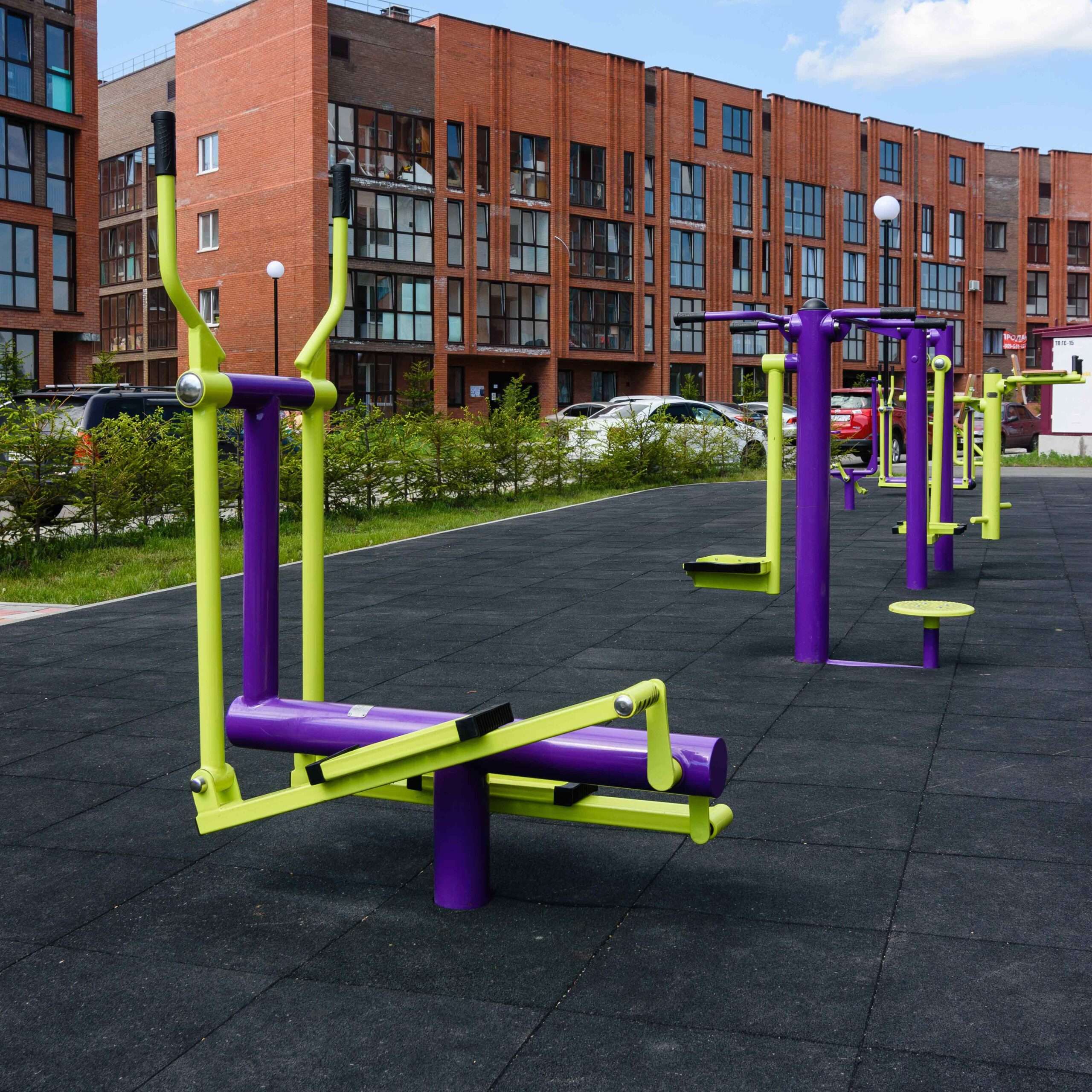

Уличный тренажер Эллипсоид ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.
Основание тренажера выполнено из стальных труб диаметром 114 мм с толщиной стенки 4 мм и стальной трубы диаметром 76 мм с толщиной стенки 3 мм.
Подвижные рычаги изготовлены из стальной трубы диаметром 48 мм с толщиной стенки 4,5 мм.
Основание для крепления опорных площадок для стоп выполнено из профильной трубы 80×40 мм с толщиной стенки 2 мм.
Опорные площадки для стоп 150×350 мм с буртиком 21 мм и радиусом перехода 9 мм выполнены методом штамповки из стального листа толщиной 4 мм для обеспечения необходимой жесткости и прочности.
Тренажер оснащен двумя рукоятями из стальной трубы диаметром 33 мм с толщиной стенки 3,2 мм на подвижных рычагах.
Места хвата оборудованы резиновым покрытием, плотно зафиксированным на металлической основе с помощью торцевого крепления, что предотвращает прокручивание и обеспечивает надёжность эксплуатации.
Механизм ограничения амплитуды движения с фиксированным углом хода предотвращает чрезмерное отклонение рабочих рычагов, исключая возможность травмирования пользователя и снижая ударные нагрузки на конструкцию. Дополнительно выполняет функцию антивандальной защиты, исключая контакт подвижных элементов между собой.
Узловые соединения конструкции представляют собой технически сложные элементы, включающие до 16 компонентов (в том числе подшипники, отбойники, ограничители, заглушки), выполненные в соответствии с европейскими стандартами. Обеспечивают плавность движения, повышенную надёжность конструкции и защиту от несанкционированного копирования.
Фурнитура выполнена из нержавеющей стали, все соединения защищены от коррозии. Двухкомпонентные заглушки надёжно фиксируются в местах установки крепёжных винтов, предотвращая их ослабление и защищая от внешних воздействий. Использование нержавеющей стали обеспечивает высокую устойчивость к агрессивной среде и продлевает срок службы конструкции.
Основание закладной (гильза) выполнено из трубы 80×80×3 мм. Цокольная опора крепления 304×304 мм выполнена из листового металла толщиной 8 мм и усилена укосинами из листового металла толщиной 6 мм.
Фланцевое соединение опорного столба с закладной производится через четыре овальных отверстия размером 22×30 мм, расположенных на расстоянии 240 мм. Овальные отверстия под болтовое крепление М16 позволяют дополнительно регулировать положение тренажера. Резьбовые соединения защищены составными металлическими колпачками, входящими в комплект поставки.
Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, и порошковой краской с шагреневой фактурой, запечённой в печи полимеризации. Шагреневое покрытие повышает устойчивость поверхности к механическим повреждениям и маскирует следы эксплуатации.
При изготовлении деталей используются высокоточные станки лазерной резки, что обеспечивает точность линейных размеров, корректное позиционирование элементов в сборочных узлах и стабильность геометрии конструкции тренажёра.
Торцы вспомогательных элементов оборудованы пластиковыми заглушками.
Цвет рамы: графит (другие цвета опционально).
Цвет элементов: желто-зеленый, матовый (другие цвета опционально).
Габариты (без учёта цокольной опоры): 1100×630×1060 мм.
Вес (с цокольными опорами): 85 кг.
Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления оборудования для улучшения эксплуатационных качеств.

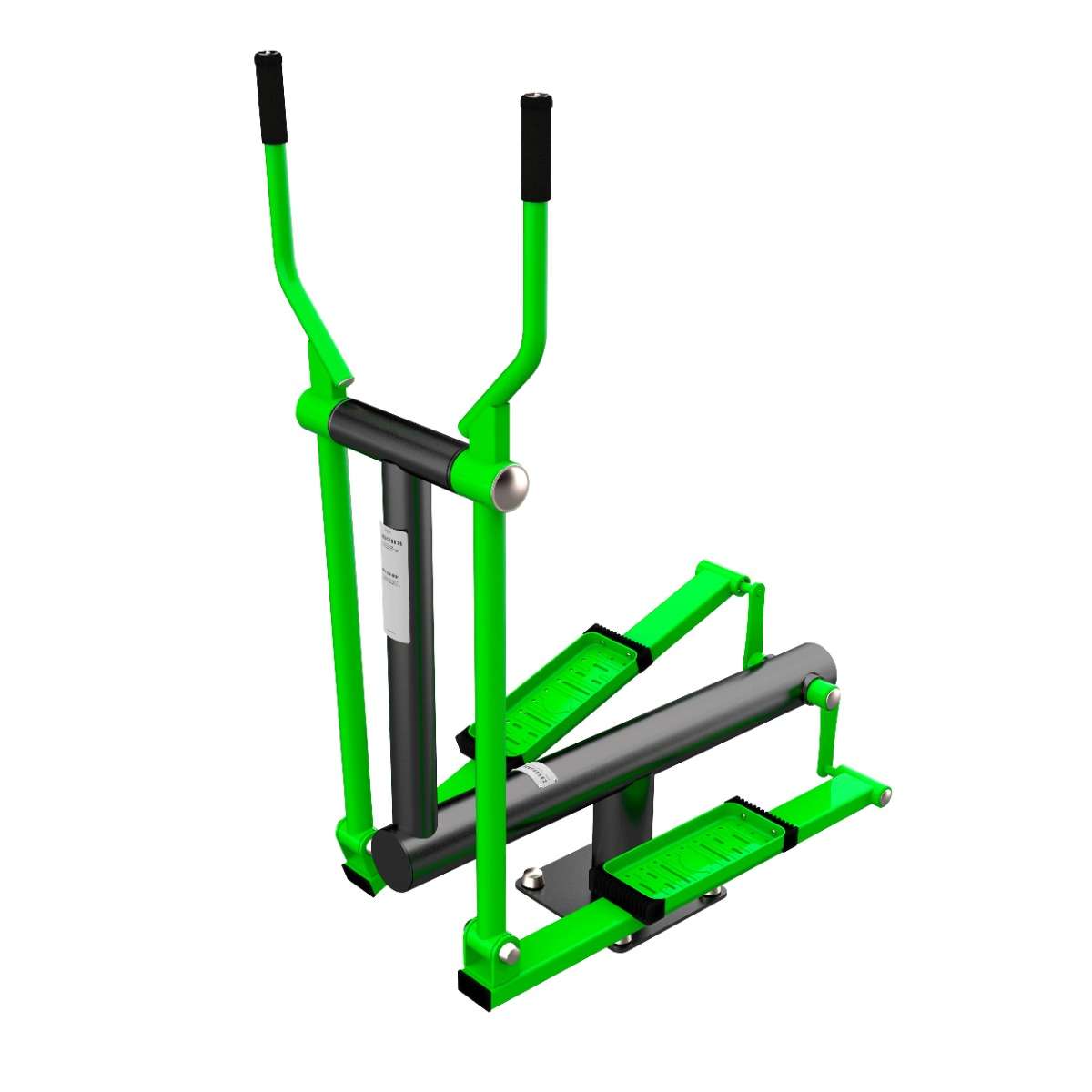

Оборудование состоит из опорного столба и рамы, рычагов с опорами для ног, рычагов с рукоятями, закладной. Закладная монтируется в грунт и заливается бетоном. Опорный столб крепится к закладным за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки. Фланцевое крепление позволяет надёжно смонтировать оборудование и беспрепятственно демонтировать при необходимости обслуживания. Монтажные схемы прилагаются к комплекту поставки.
*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.
Изделие внесено в Реестр российской промышленной продукции (Постановление Правительства РФ 719 от 17.07.2015) под реестровым номером 10668800.
