Описание

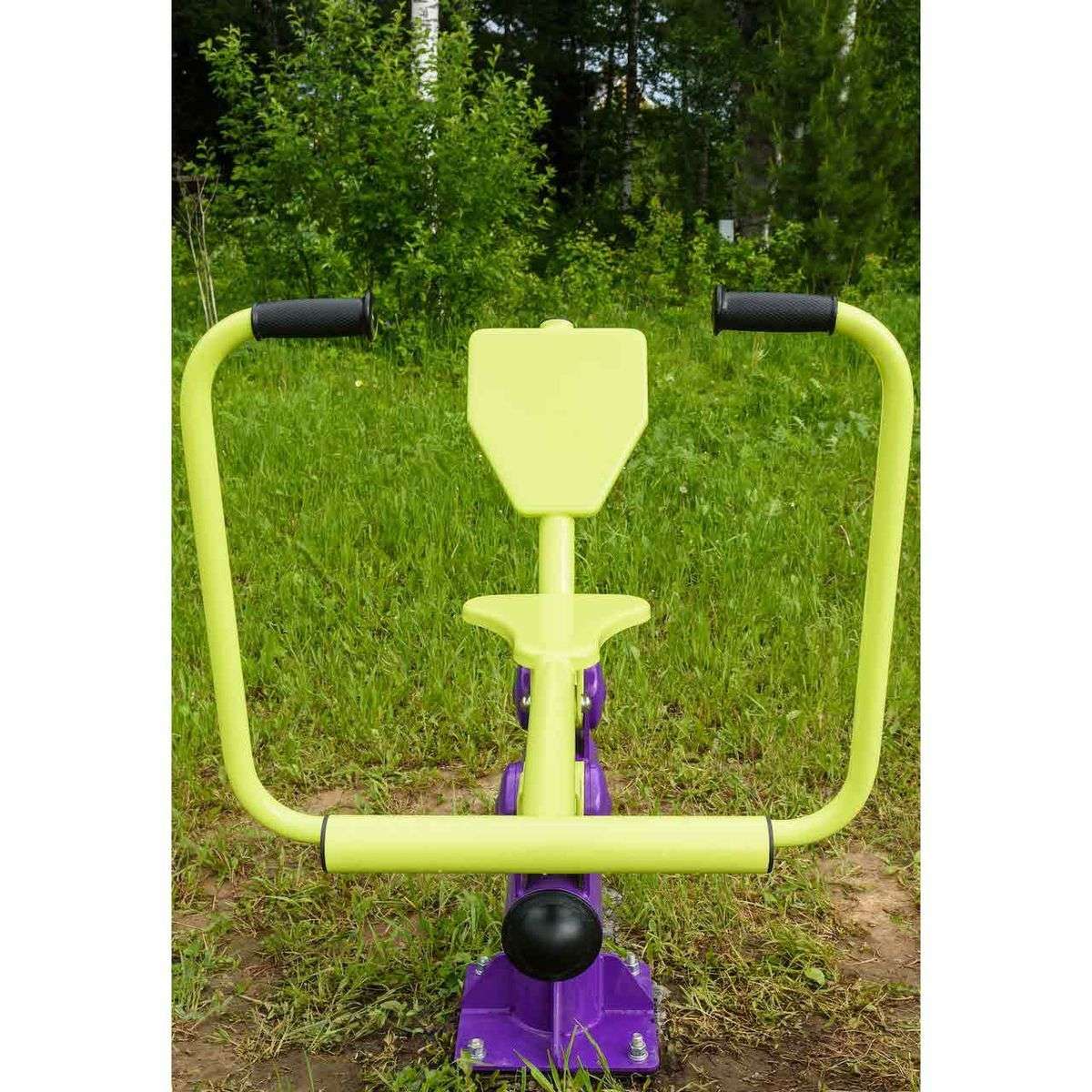

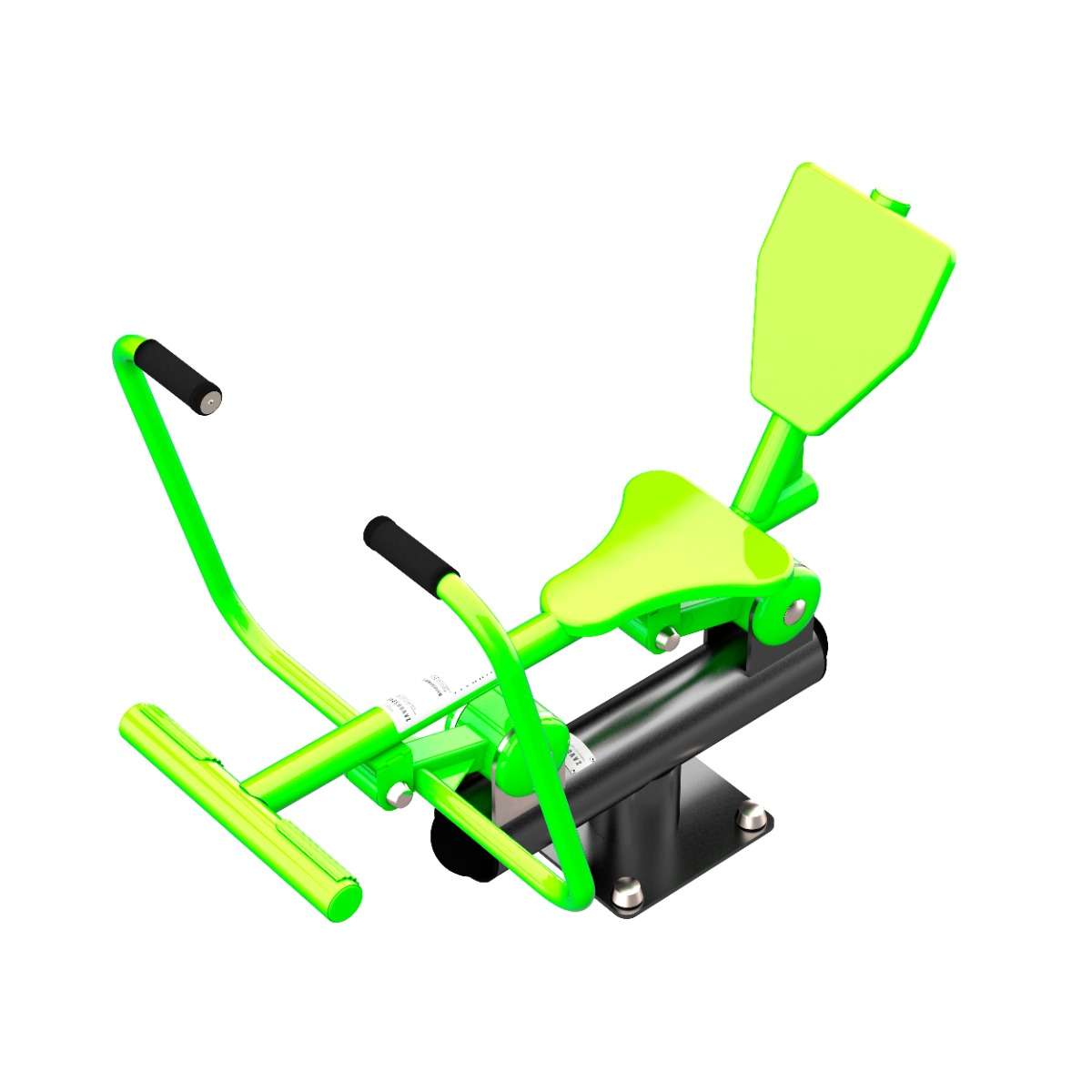

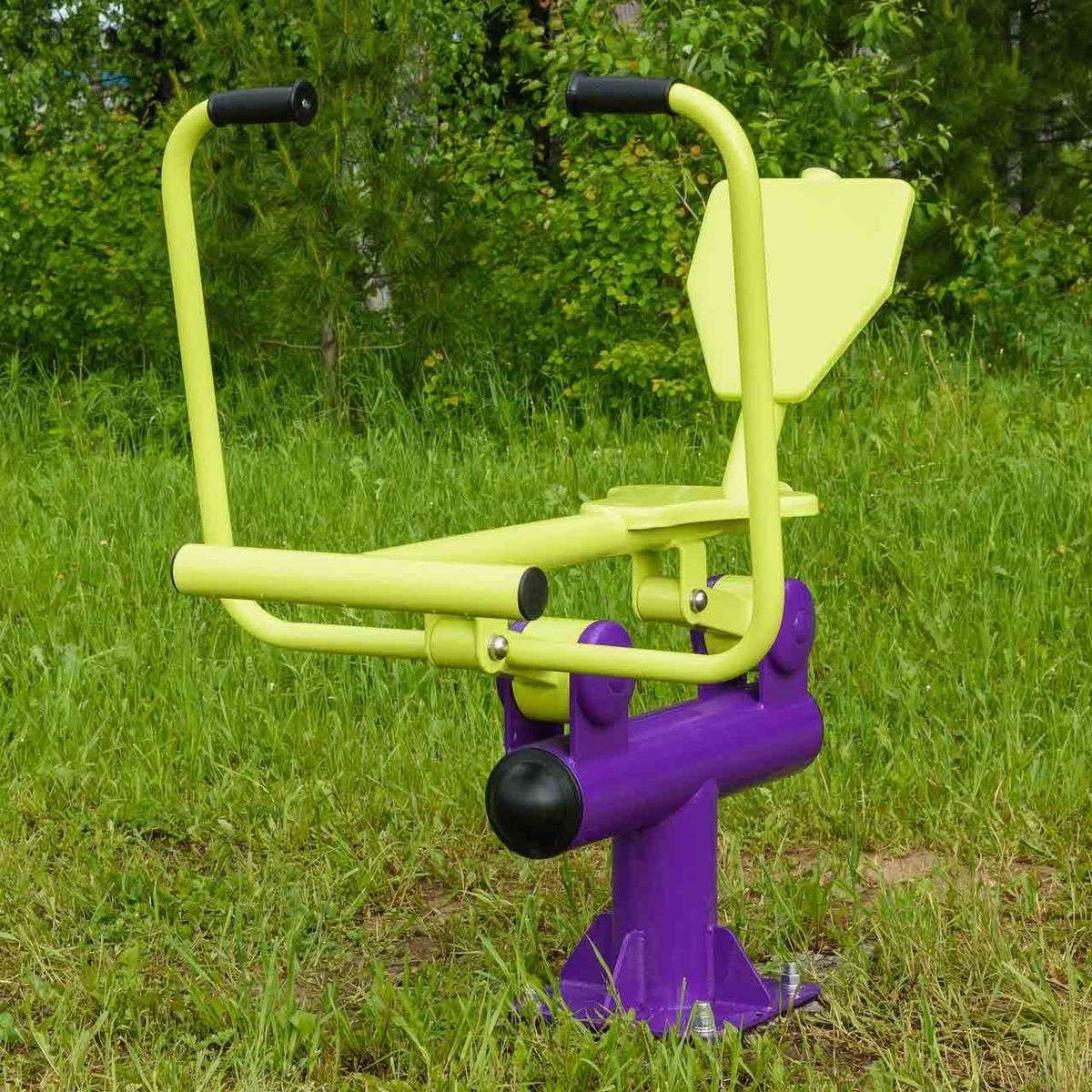

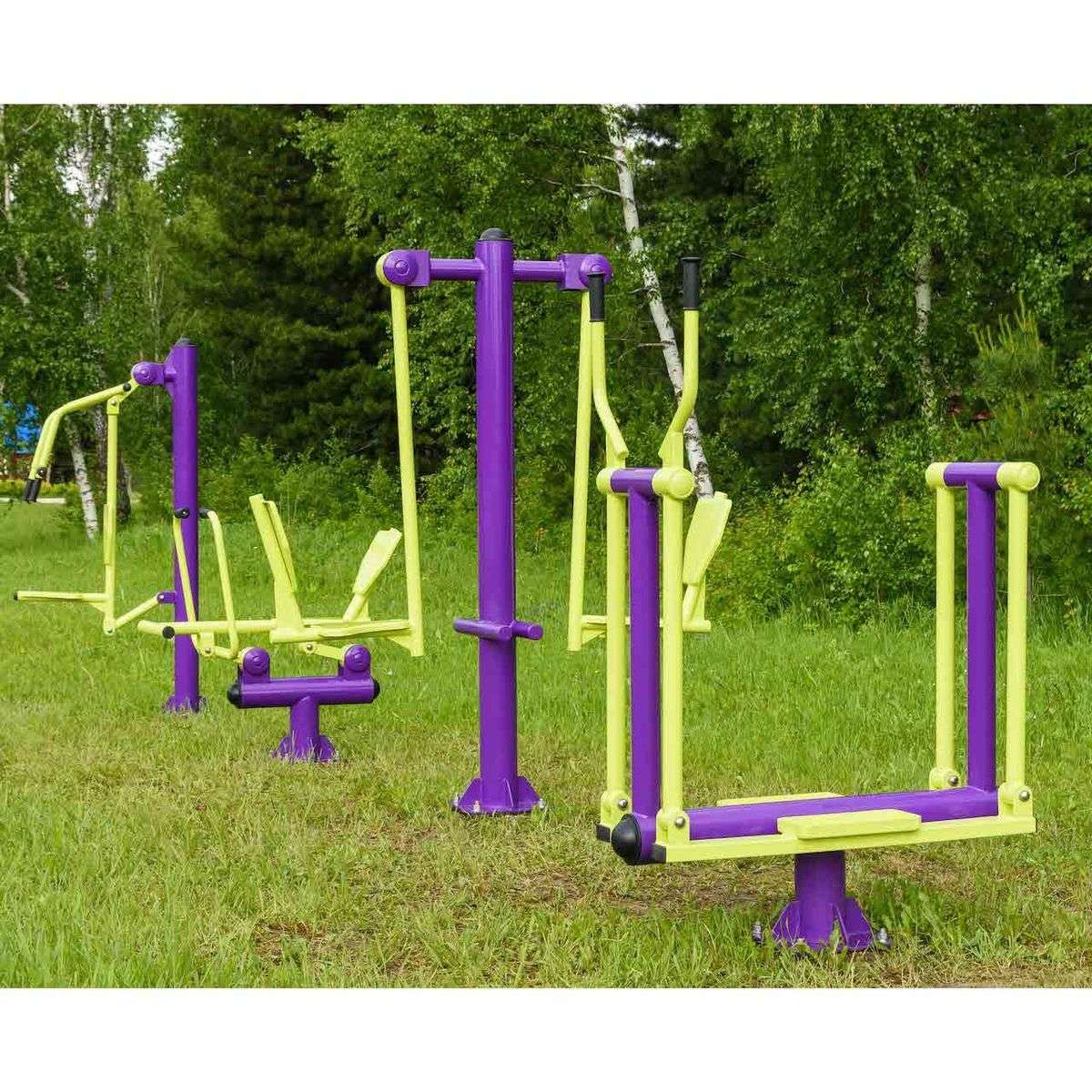

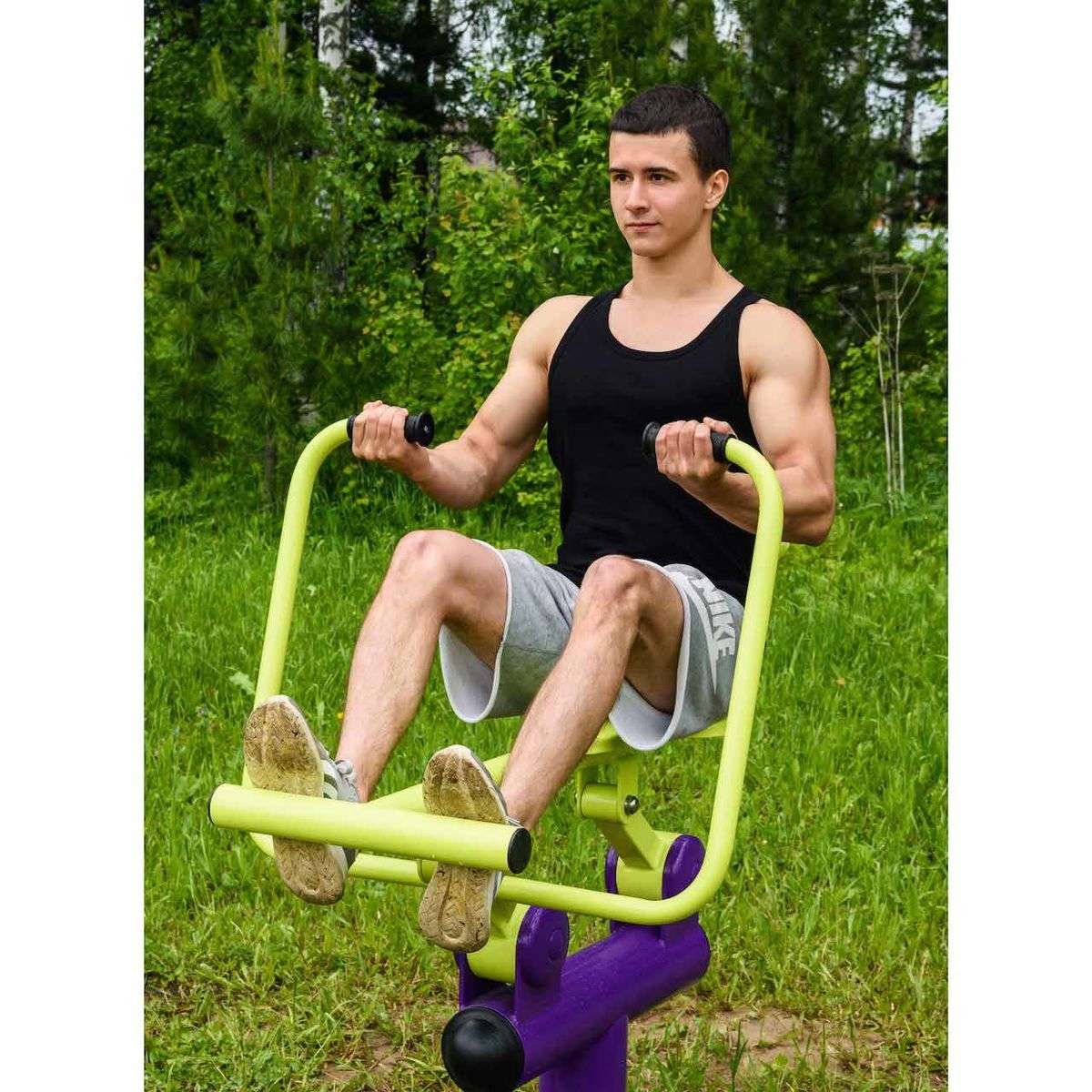

Уличный тренажер Гребля ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.
Основание тренажера выполнено из стальной трубы диаметром 133 мм с толщиной стенки 4 мм.
Опорные подвижные рычаги с узлами вращения выполнены из профильной трубы 50×50 мм с толщиной стенки 3 мм.
Рама сиденья и спинки, упор для ног выполнены из стальной трубы диаметром 57 мм с толщиной стенки 3 мм.
Монолитное сиденье анатомической формы 300×340 мм и эргономичная спинка 300×330 мм с буртиком 21 мм и радиусом перехода 9 мм выполнены методом штамповки из стального листа толщиной 4 мм для обеспечения необходимой жесткости и прочности.
Рукоять изготовлена из гнутой трубы диаметром 33 мм с толщиной стенки 3,2 мм, радиус изгиба трубы 90 мм.

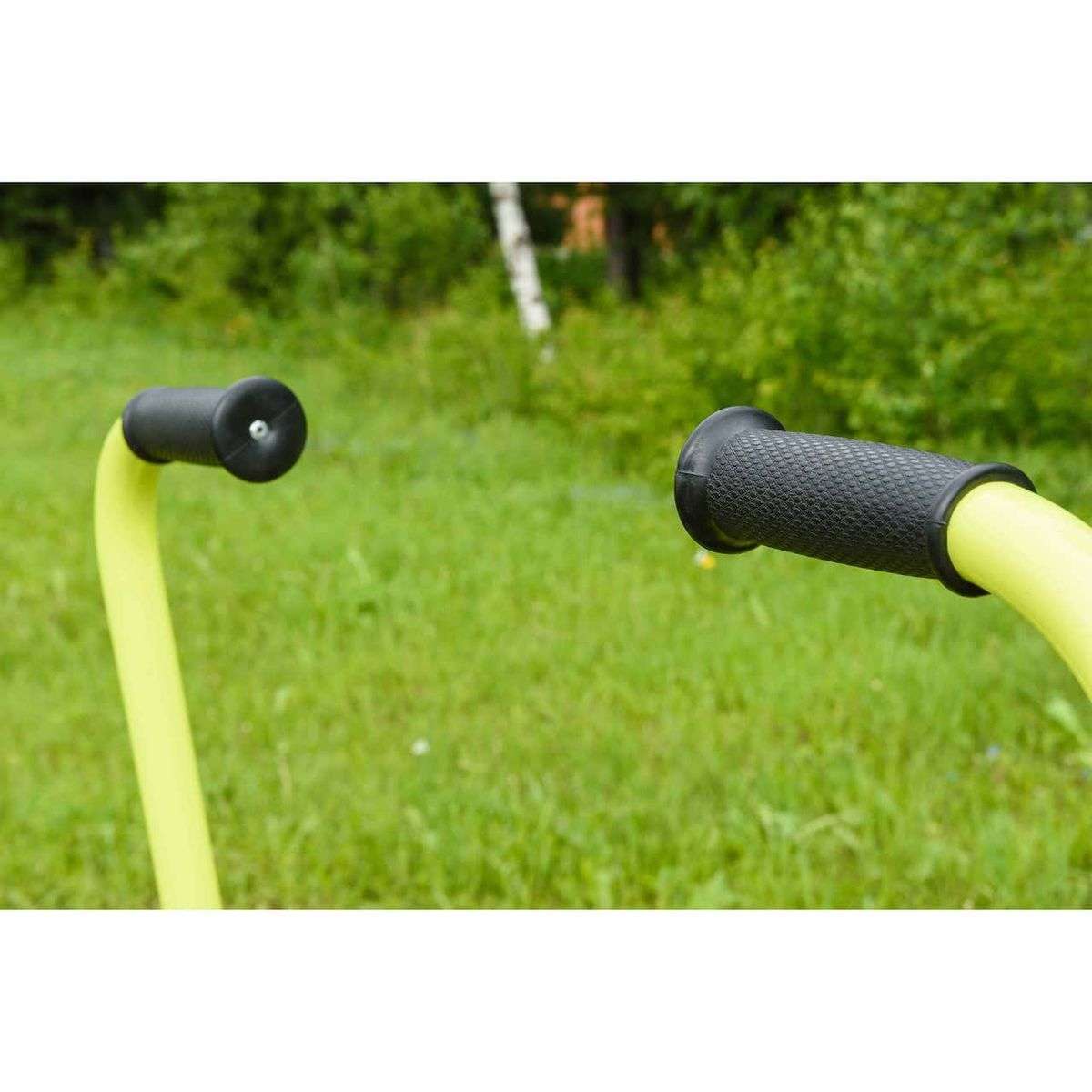

Места хвата оборудованы резиновым покрытием, плотно зафиксированными на металлической основе с помощью торцевого крепления, что предотвращает прокручивание и обеспечивает надёжность эксплуатации.

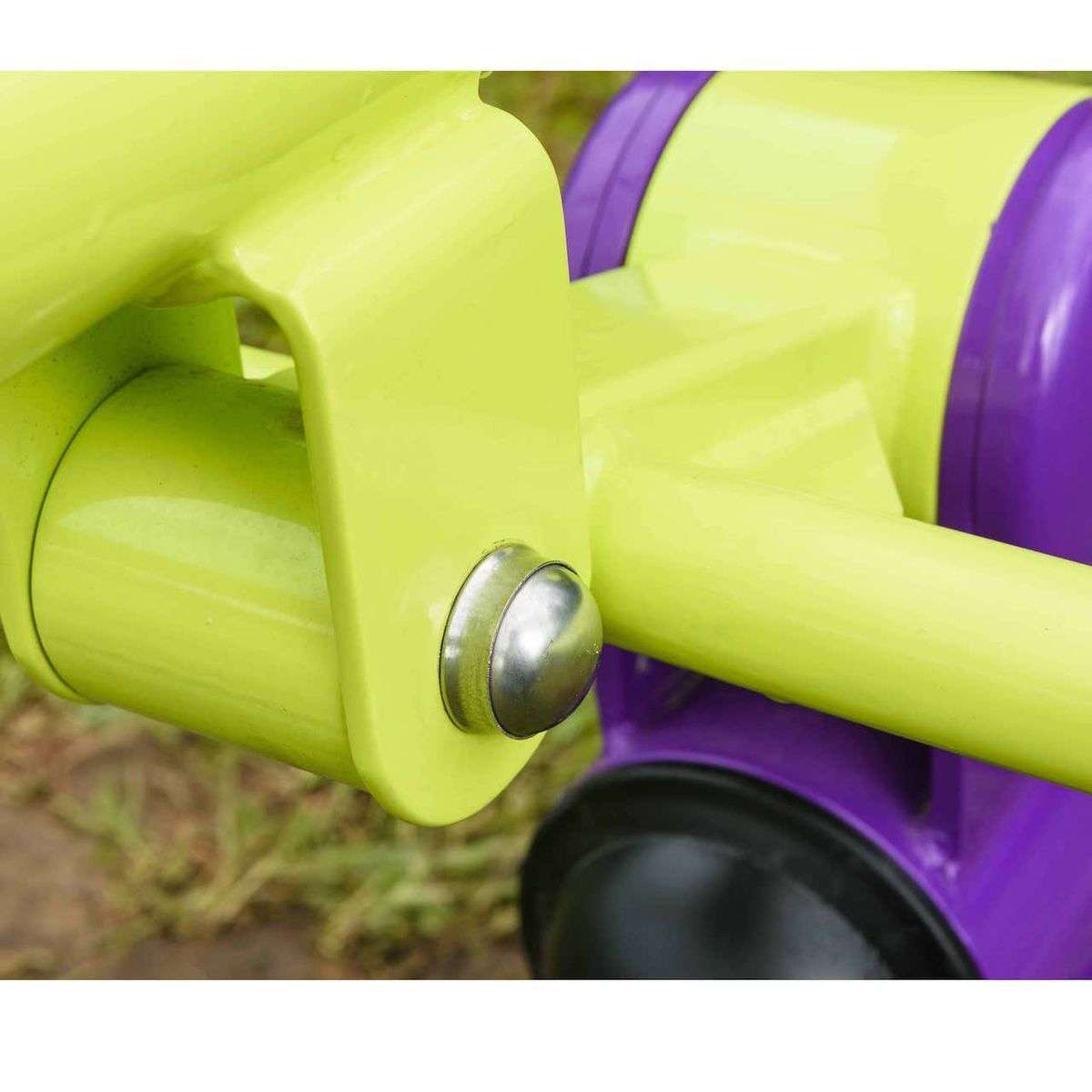

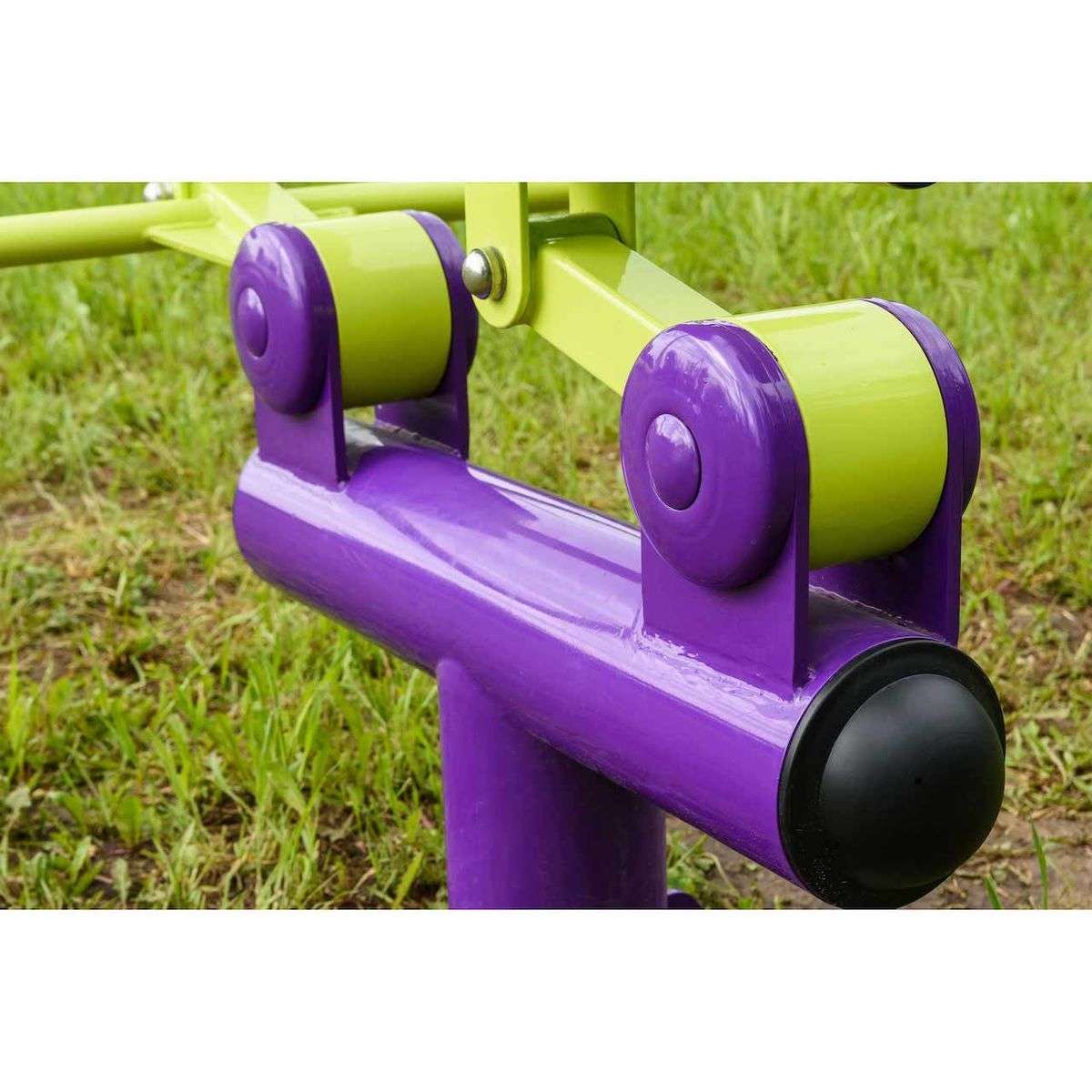

Узловое соединение конструкции представляет собой технически сложный элемент, включающий до 16 компонентов (в том числе подшипники, отбойники, ограничители, заглушки), выполненный в соответствии с европейскими стандартами. Обеспечивает плавность движения, повышенную надёжность конструкции и защиту от несанкционированного копирования.
Механизм ограничения амплитуды движения с фиксированным углом хода 45° предотвращает чрезмерное отклонение рабочих рычагов, исключая возможность травмирования пользователя и снижая ударные нагрузки на конструкцию. Дополнительно выполняет функцию антивандальной защиты, исключая контакт подвижных элементов между собой.
Фурнитура выполнена из нержавеющей стали, все соединения защищены от коррозии. Двухкомпонентные заглушки надёжно фиксируются в местах установки крепёжных винтов, предотвращая их ослабление и защищая от внешних воздействий. Использование нержавеющей стали обеспечивает высокую устойчивость к агрессивной среде и продлевает срок службы конструкции.
Основание закладной (гильза) выполнено из трубы 80×80×3 мм. Цокольная опора крепления 304×304 мм выполнена из листового металла толщиной 8 мм и усилена укосинами из листового металла толщиной 6 мм.
Фланцевое соединение опорного столба с закладной производится через четыре овальных отверстия размером 22×30 мм, расположенных на расстоянии 240 мм. Овальные отверстия под болтовое крепление М16 позволяют дополнительно регулировать положение тренажера. Резьбовые соединения защищены составными металлическими колпачками, входящими в комплект поставки.
Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, и порошковой краской с шагреневой фактурой, запечённой в печи полимеризации. Шагреневое покрытие повышает устойчивость поверхности к механическим повреждениям и маскирует следы эксплуатации.
При изготовлении деталей используются высокоточные станки лазерной резки, что обеспечивает точность линейных размеров, корректное позиционирование элементов в сборочных узлах и стабильность геометрии конструкции тренажёра.
Торцы опорного столба оборудованы пластиковыми заглушками.
Цвет рамы: графит (другие цвета опционально).
Цвет элементов: желто-зеленый, матовый (другие цвета опционально).
Габариты (без учёта цокольной опоры): 1200×790×980 мм.
Вес (с цокольными опорами): 75 кг.
Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления оборудования для улучшения эксплуатационных качеств.

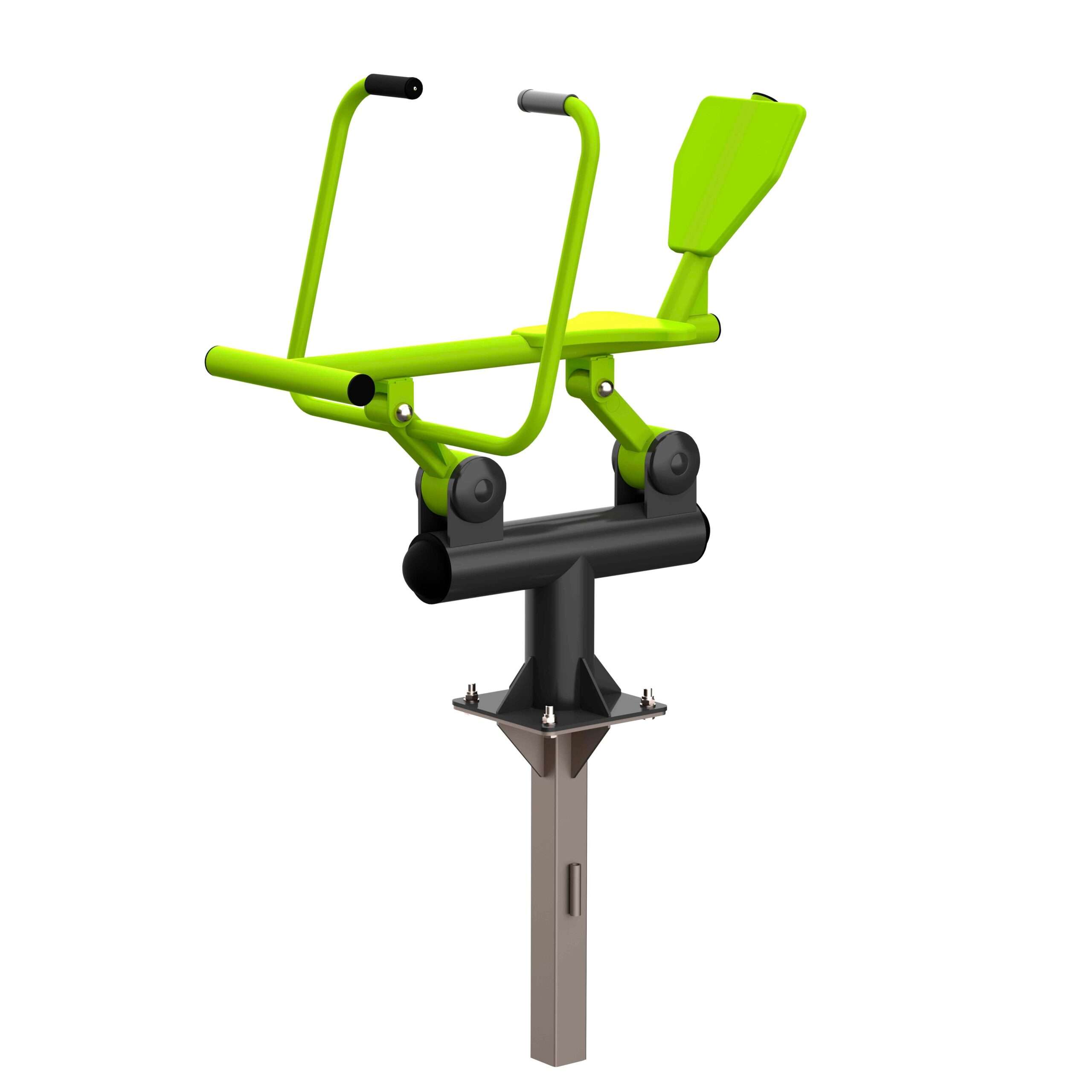

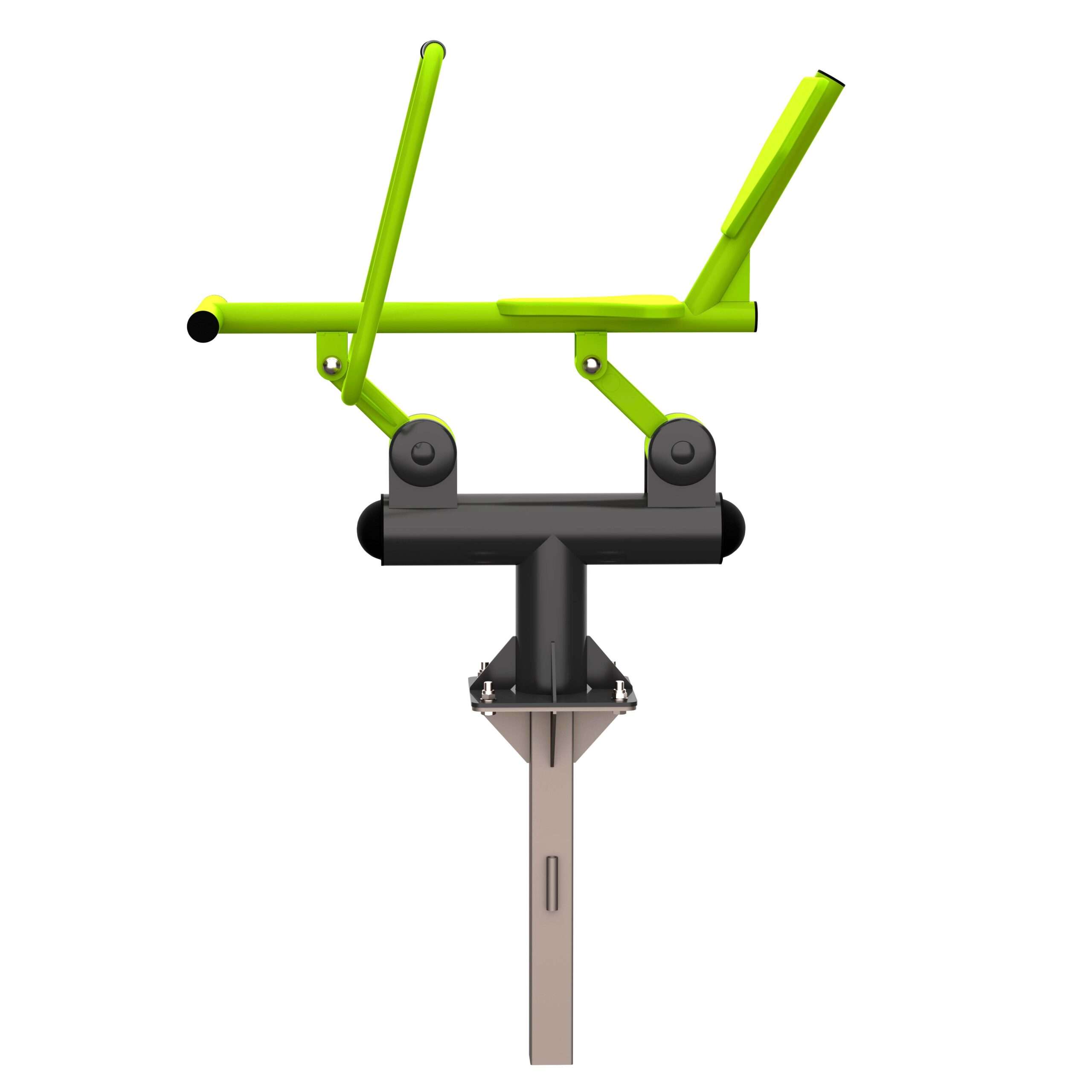

Оборудование состоит из опорного столба, сиденья со спинкой и упором для ног, рычага с рукоятями и закладной. Закладная монтируется в грунт и заливается бетоном. Опорный столб крепится к закладной за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки. Фланцевое крепление позволяет надёжно смонтировать оборудование и беспрепятственно демонтировать при необходимости обслуживания. Монтажные схемы прилагаются к комплекту поставки.
*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.
Изделие внесено в Реестр российской промышленной продукции (Постановление Правительства РФ 719 от 17.07.2015) под реестровым номером 10668796.
